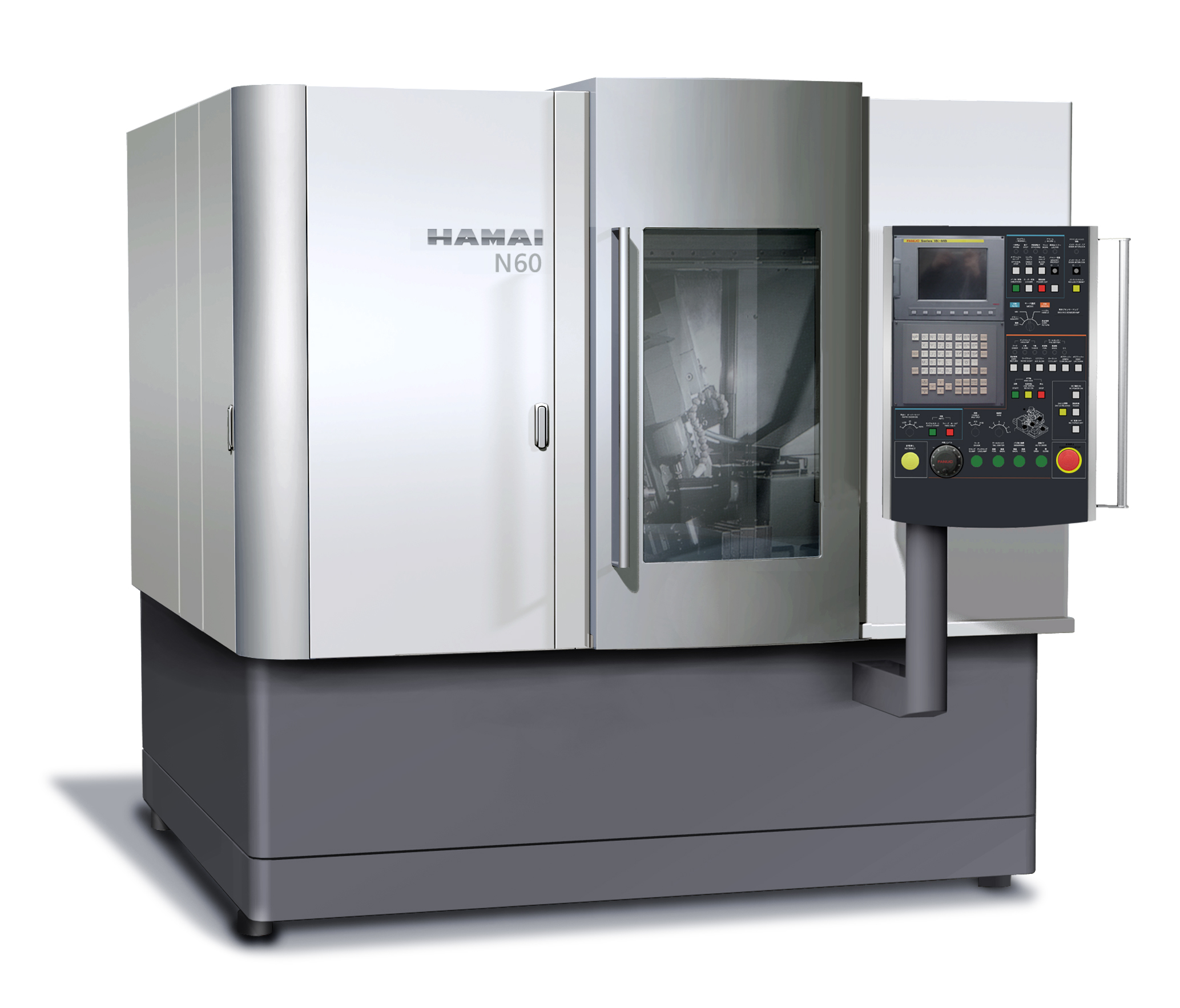

CNC横型ホブ盤 Ｎシリーズ
| N40 | N60 | N80 | |
|---|---|---|---|
| 最大切削径 (mm) |
40 | 60 | 80 |
| 最大切削長さ (mm) |
50 | 150 | 220 |
| 最大切削モジュール (m) |
0.75 | 2.0 | 3.0 |
| 切削歯数(Z) | 3～999 | 3～999 | 3～999 |
| 最大ホブ取付寸法 (mm) |
φ25×30(径×長さ) | φ50×50(径×長さ) | φ80×120(径×長さ) |
| ホブ軸径 （min-1） |
φ8 | φ13 | φ16 |
| ホブ軸回転数 （min-1） |
100～6,000 | 200～5,000 | 200～5,000 |
| ホブシフト量 (mm) |
25 | 100 | 100 |
| ホブヘッド旋回角度 | ±45° | ±45° | ±45° |
| ワーク軸最高回転数 （min-1） |
1.000 | 1.000 | 500 |
| 切込み早送り速度 (mm/min) |
6.000 | 6.000 | 6.000 |
| 切込み切削速度 (mm/min) |
0.1～500 | 0.1～500 | 0.1～500 |
| 軸方向早送り速度 (mm/min) |
6.000 | 6.000 | 6.000 |
| 軸方向切削速度 (mm/min) |
0.1～500 | 0.1～500 | 0.1～500 |
| 総電機容量 (KVA) |
7 | 16 | 24 |
| 床面積×高さ (mm) |
1400×1400×1900 | 2000×2000×1900 | 2200×2300×2100 |
| 機械質量 (kgf) |
1,500 | 3.500 | 5.500 |
